固態鋁電容器的結構為：正箔和負箔分別與正、負導針相連，兩者由隔離材料隔開并重迭卷繞在一起，并由膠帶固定，其中，隔離材料為疏松多孔結構，其間填充有導電高分子聚合物;該卷繞結構被鋁外殼和橡膠蓋密封，導針穿過橡膠蓋與外界相通。

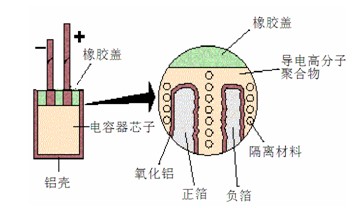

　　固態鋁電容器結構示意

　　其工作機理為：正箔的金屬鋁基體為電容器正極，導電聚合物層為電容器負極，正箔上的氧化鋁膜為工作電介質;當正、負導針分別與電源的正、負極接通以后，電容器的正極帶正電，負極帶負電，可以儲存電荷。

　　固態鋁電容器的外形結構與液態鋁電容器完全一致，不同點在于固態鋁電容器使用固態電解質(例如聚吡咯、聚苯胺、PEDOT等)代替吸附了電解液的電解紙，因此無需改變電路板結構，可以根據需要直接將液態鋁電容器替換為固態鋁電容器。相對于液態電解質來說，固態電解質具有更優良的電導率，不會像液體電解質那樣干涸，因此固態鋁電容器具有優良的頻率特性以及長壽命的性質。固態鋁電容使用導電高分子PEDOT作為電解質，是目前最先進的固態鋁電容種類。
